CH00：課題　タンブラーの作り方を考えよう

サーモタンブラーを、完成形状や図面を参考にして作成する課題です。

タンブラーの形を作るだけなら簡単ですが、サーモタンブラーなので中身が中空である必要があります。

どう作れば、均一に肉厚がついた中空構造が作れるかを考えてみてください。

さらに、曲面形状に文字を入れる方法もポイントです。文字の入れ方についてはヒントを参照してください。

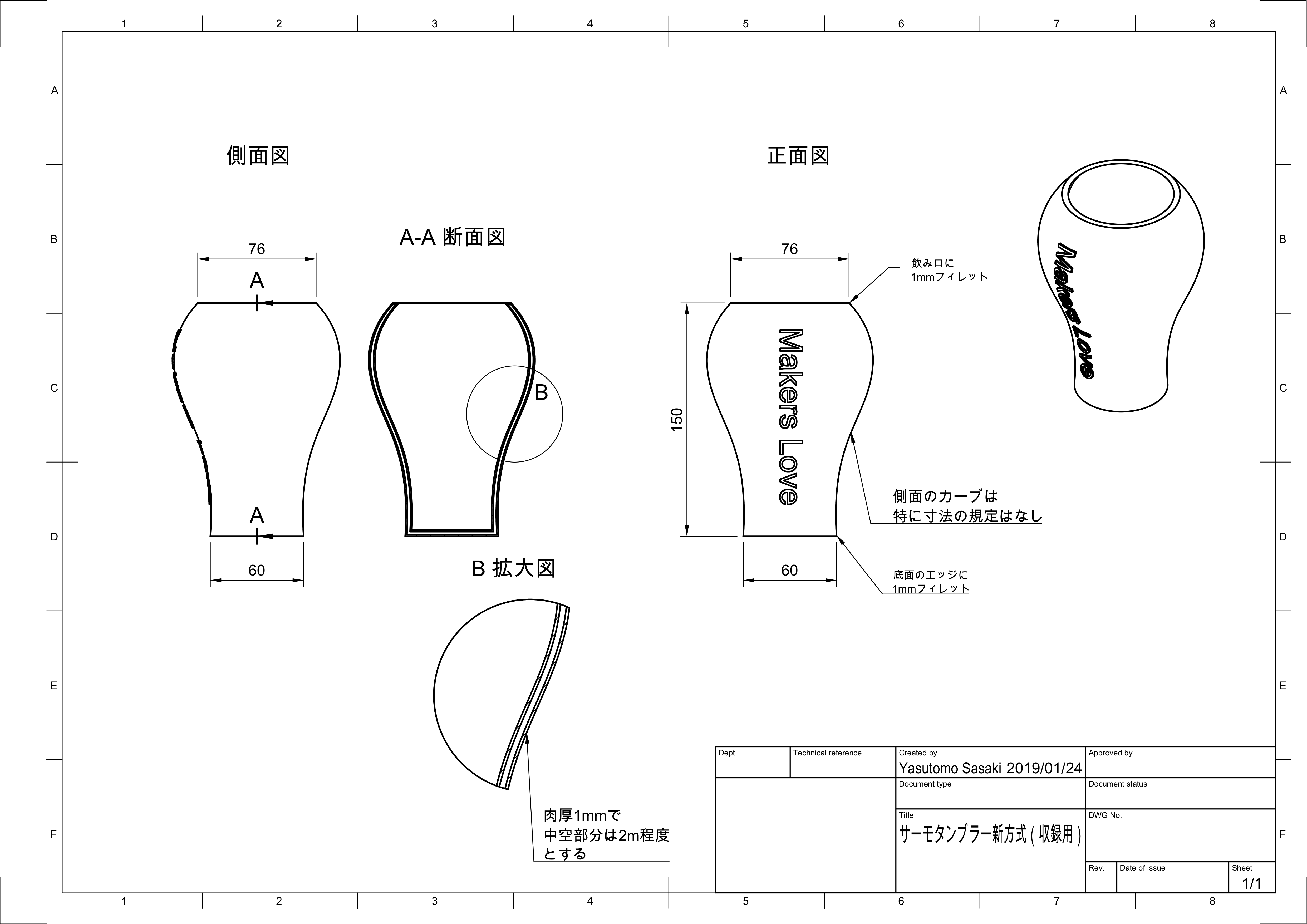

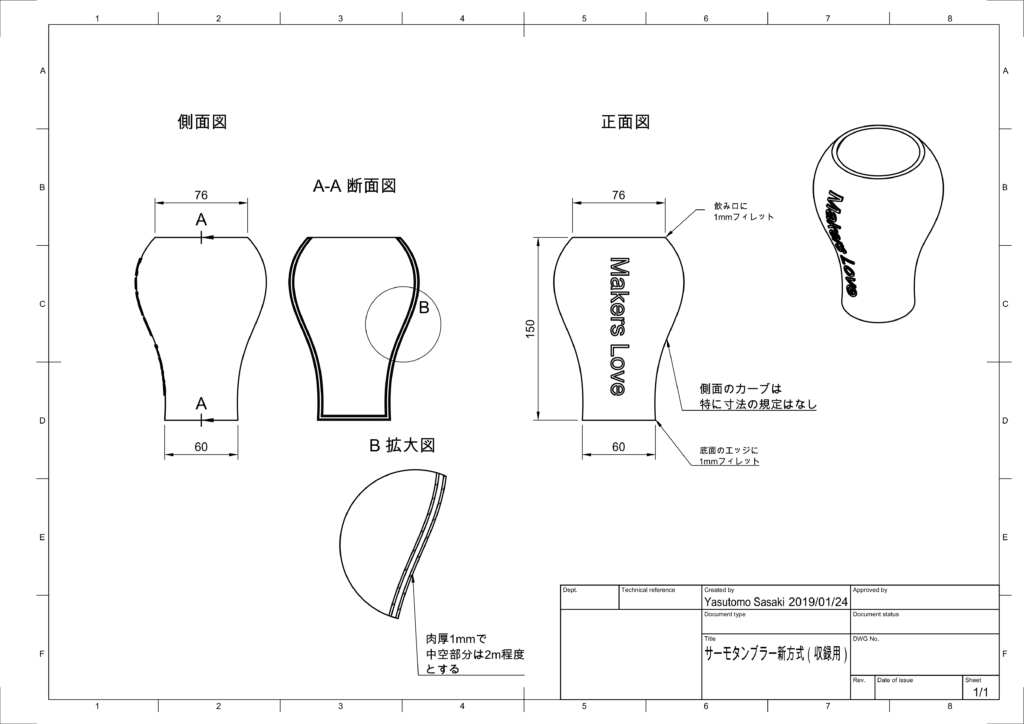

作成するモデル：サーモタンブラー

※スマートフォンで見る場合は、画面を横向きにしてください。

Fusion360で、曲面に文字を簡単に入れる方法をご紹介します。

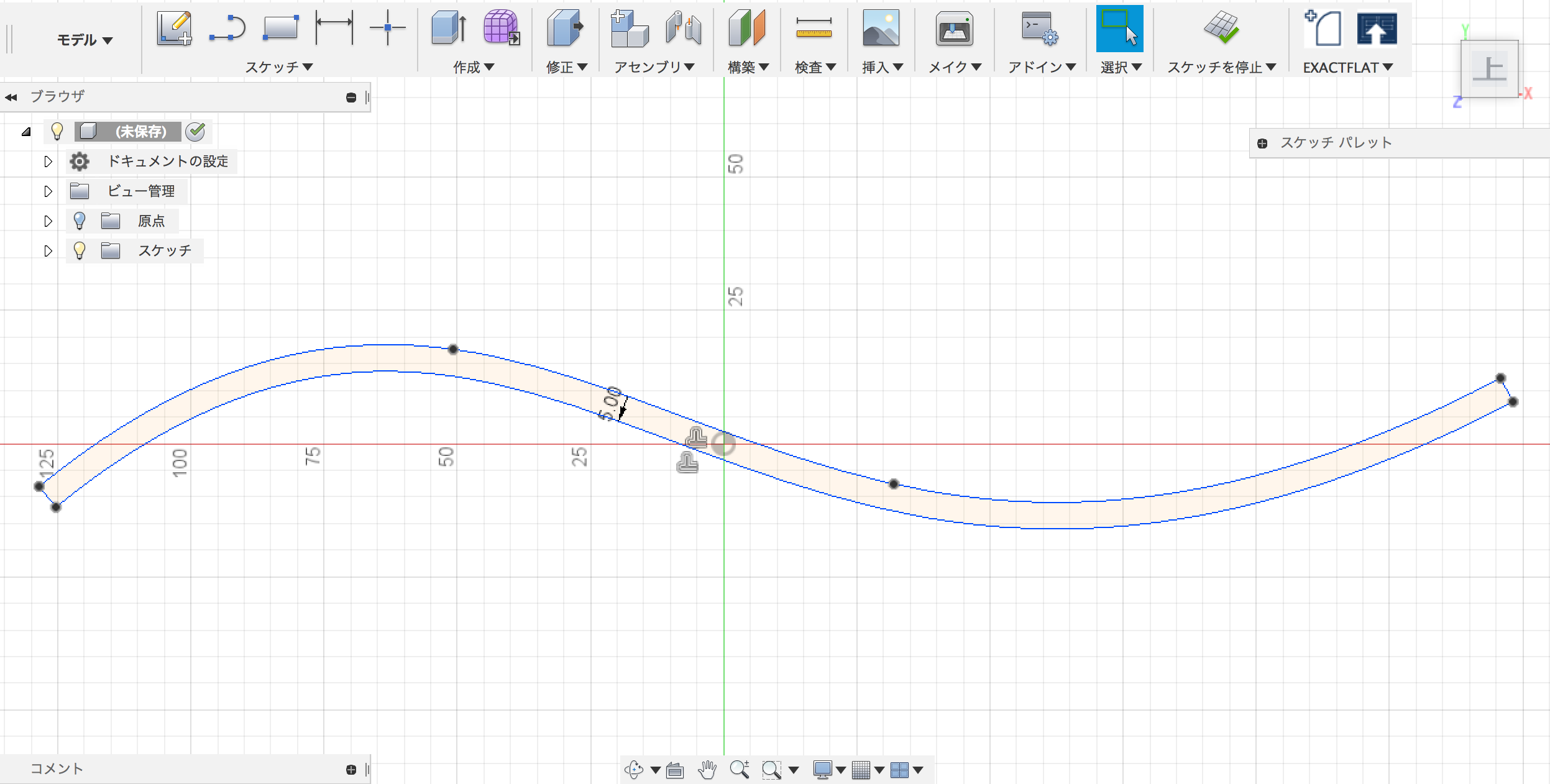

まず、曲面の元になるスケッチを作成します。

そして、このスケッチを「押し出し」で実体化します。

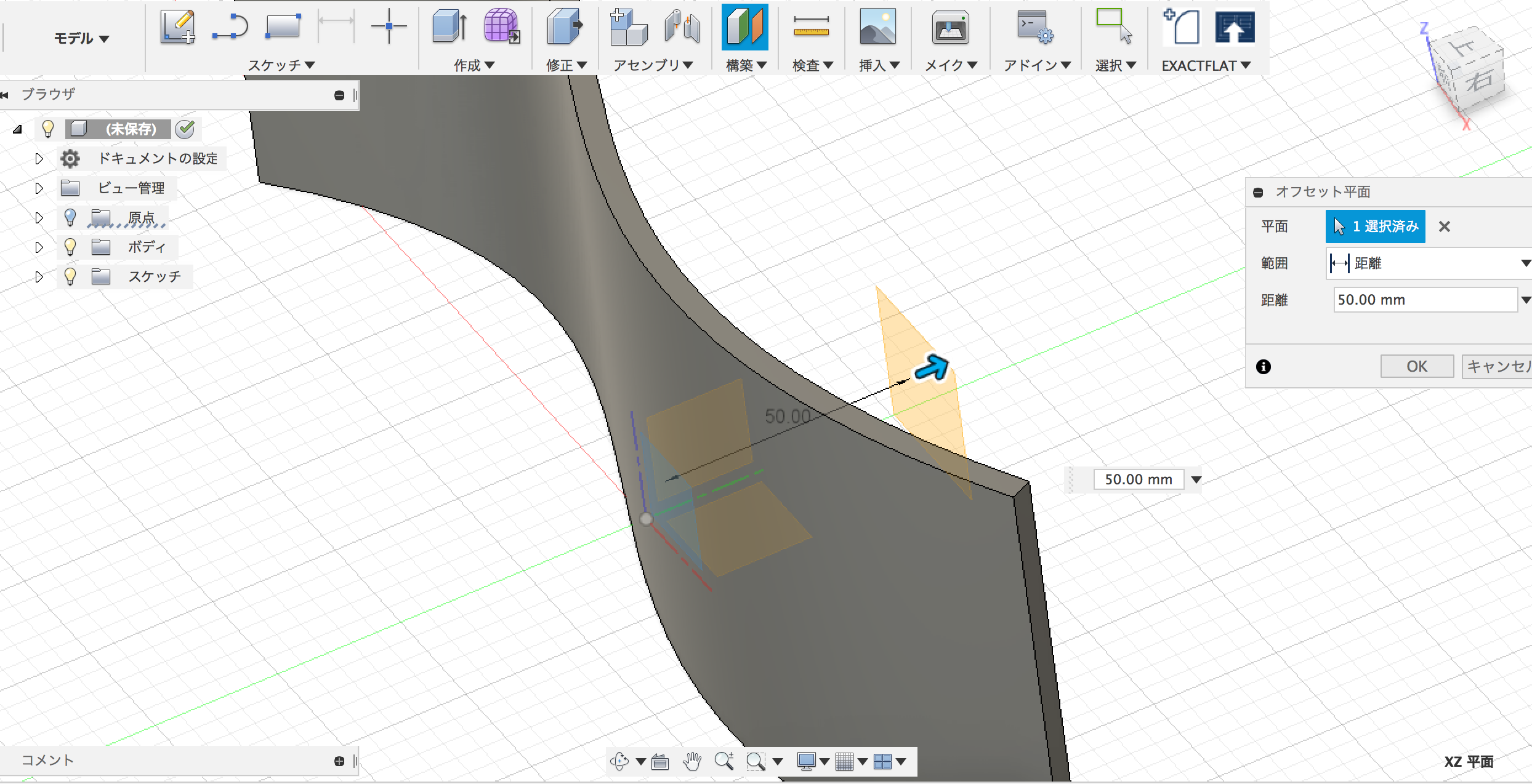

続いて、「構築＞オフセット平面」で、少し離れた場所に作業面を作ります。

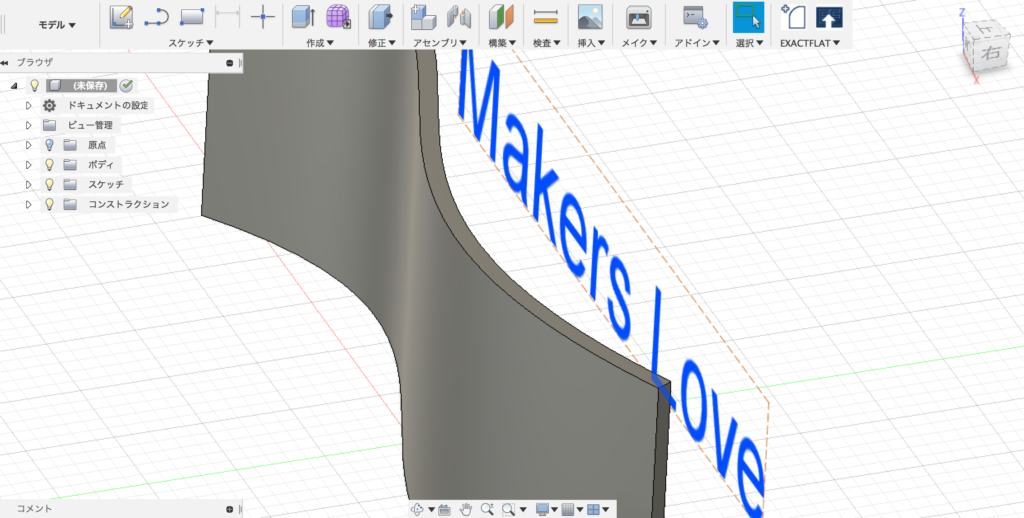

曲面に刻印するための準備として、「スケッチ＞文字」で文字を書きます。

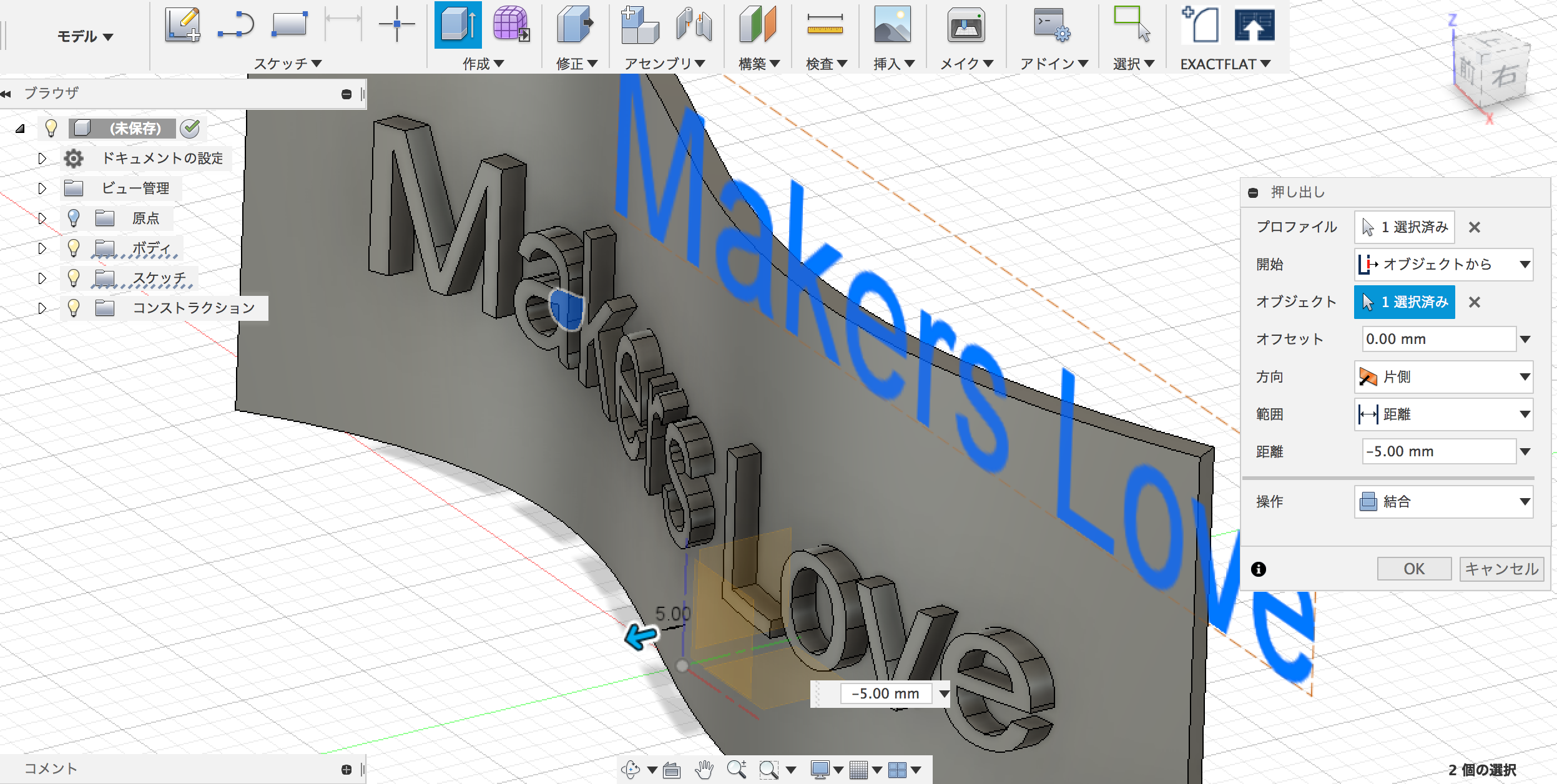

最後に文字を押し出しますが、ここでポイントになるのが「押し出しのオプション」です。

まず、押し出すためのプロファイルで文字を選択します。次に、位置のオプションで、曲面の選択し、距離に数値を入れます。

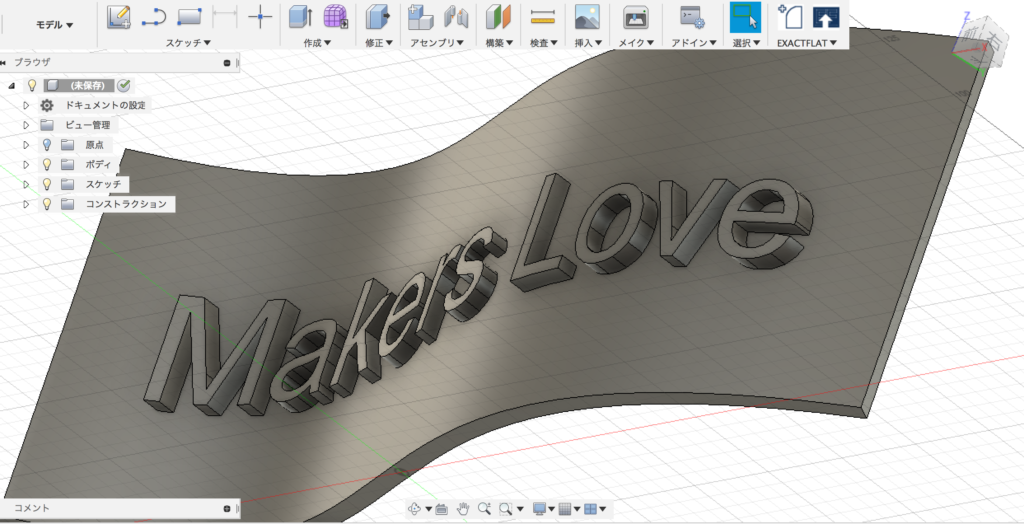

そうすると、曲面に沿った状態の文字を刻印することが出来ます。
